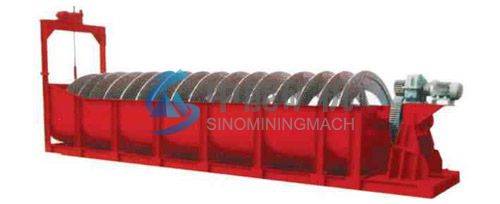

高堰式双螺旋分级机

应用范围
用于选矿厂中与球磨机配成闭路循环流程分级矿沙，或用在 重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对 矿浆进行粒度分级，及选矿作业中的脱泥、脱水等作业

产品优势

1、设备结构简单，操作方便， 2、工作可靠，分级区工作平稳，混入溢流中粗砂少，分级效率较高； 3.分单螺旋和双螺旋两种

性能特点

1、设备结构简单，操作方便，工作可靠，分级区工作平稳，混入溢流中粗砂少，分级效率较高；
2、可以在有负荷的情况下启动。因此停车时，不需要全部清除沉砂，运转时只要将螺旋提升后即可再行启动；分级机安装坡度大，能与大型磨机自流联结构成闭路；
3、在分离粒度相同时，可以得到较浓的溢流，返砂中含水也比较低，可以处理较浓的矿浆。本机亦可用于分离矿物中的细泥和用作矿砂的脱水。
4、具有较大的面积和深度，适用于细粒分级，可获得小于100网目的溢流粒度。

工作原理

细磨后的矿浆从位于沉降区中部的进料口给入水槽，倾斜安装的水槽下端是矿浆分级沉降区，螺旋低速转动，对矿浆起搅拌作用，使轻细颗粒悬浮到上面，流到溢流边堰处溢出，进入下一道工序处理，粗重颗粒则沉降到槽底，由螺旋输送到排料口作为返砂排出。通常螺旋分级机与磨机组成闭路，将粗砂返回磨机再磨。

零部件配置

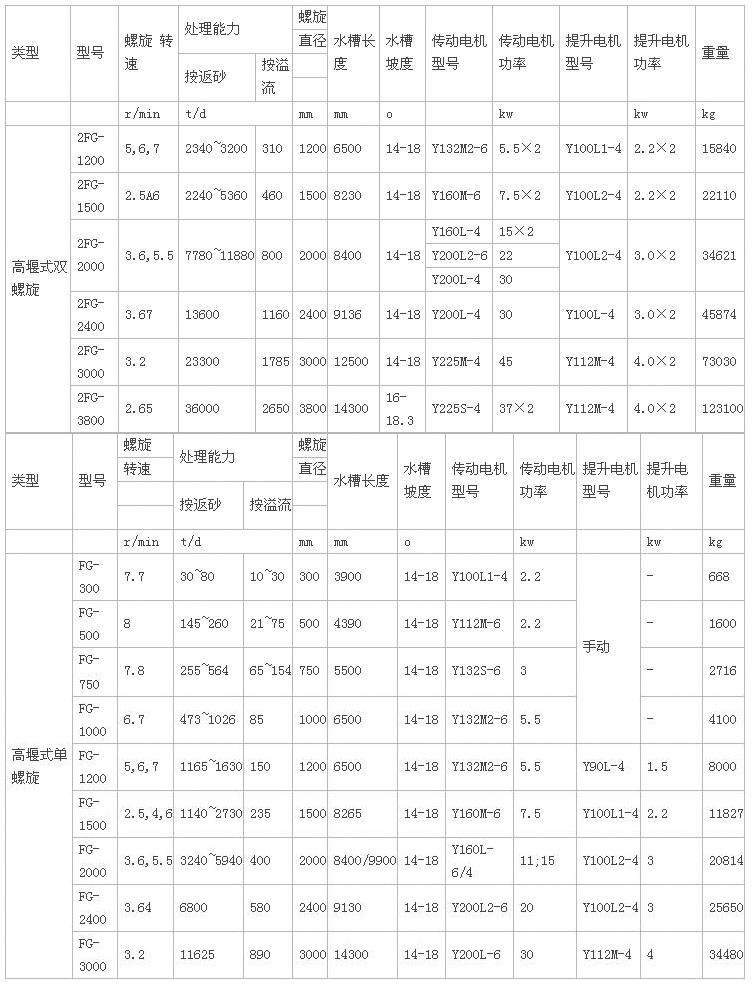

技术参数
